船用雷达与测深仪组合安装方案在山东渔船的实践应用

日期:2026-09-06 标签:船用导航设备,雷达,电子海图,GPS导航仪,测深仪

山东半岛渔船的作业半径常达200海里以上,海况复杂,春季海雾频发,秋季大风浪不期而至。许多船老大在驾驶台上同时安装雷达、GPS导航仪与测深仪,但设备之间的电磁干扰和安装位置冲突,却成为影响航行安全的隐形杀手。

单装易,组合难:问题出在哪里?

我们在为烟台、威海等地渔船提供船用导航设备升级服务时发现,超过60%的返修案例并非设备本身故障,而是安装不合理导致的信号互扰。雷达天线若与测深仪换能器距离过近,发射脉冲会通过船体结构耦合进测深电路,造成深度数据跳变——在过浅滩时,一次错误的深度读数就可能引发搁浅事故。更要命的是,GPS导航仪的天线如果被雷达主波束扫过,会周期性丢失卫星锁定,导致电子海图上的船位出现“蛇形漂移”。

深挖原因,核心在于渔船甲板空间有限,而船东又倾向于将所有设备集中布置在驾驶室视野最佳处。然而,雷达的微波辐射、测深仪的超声波脉冲、GPS的卫星信号,三者工作频段完全不同(9GHz、50kHz/200kHz、1.5GHz),彼此之间缺乏物理隔离和电气屏蔽,就会产生谐波干扰和地环路噪声。这个问题在玻璃钢船体上尤其突出——金属船尚能起到部分屏蔽作用,玻璃钢则完全“透明”。

技术解析:一套可复用的组合安装方案

针对山东渔船典型船长(12-25米),我们推荐如下分层布局原则:雷达天线桅顶独立,测深换能器船底前部1/3处,GPS天线与雷达垂直距离不小于1.5米且水平偏移大于0.8米。具体施工时,雷达波导馈线必须使用双层屏蔽同轴电缆,并在穿过舱壁处加装铁氧体磁环;测深仪电源线单独走管,与雷达电源线间距至少30厘米,避免共用同一断路器。

电子海图与GPS导航仪的集成则相对宽松,但要注意NMEA 0183数据线的双绞屏蔽处理。我们在威海某钢质拖网渔船上实测:整改前,雷达开机时测深仪误差达±2.3米;整改后,同一海区误差降至±0.2米,GPS定位精度从10米提升至2.8米(WAAS开启状态)。这说明安装工艺对系统性能的贡献,往往比换更高档次的设备更立竿见影。

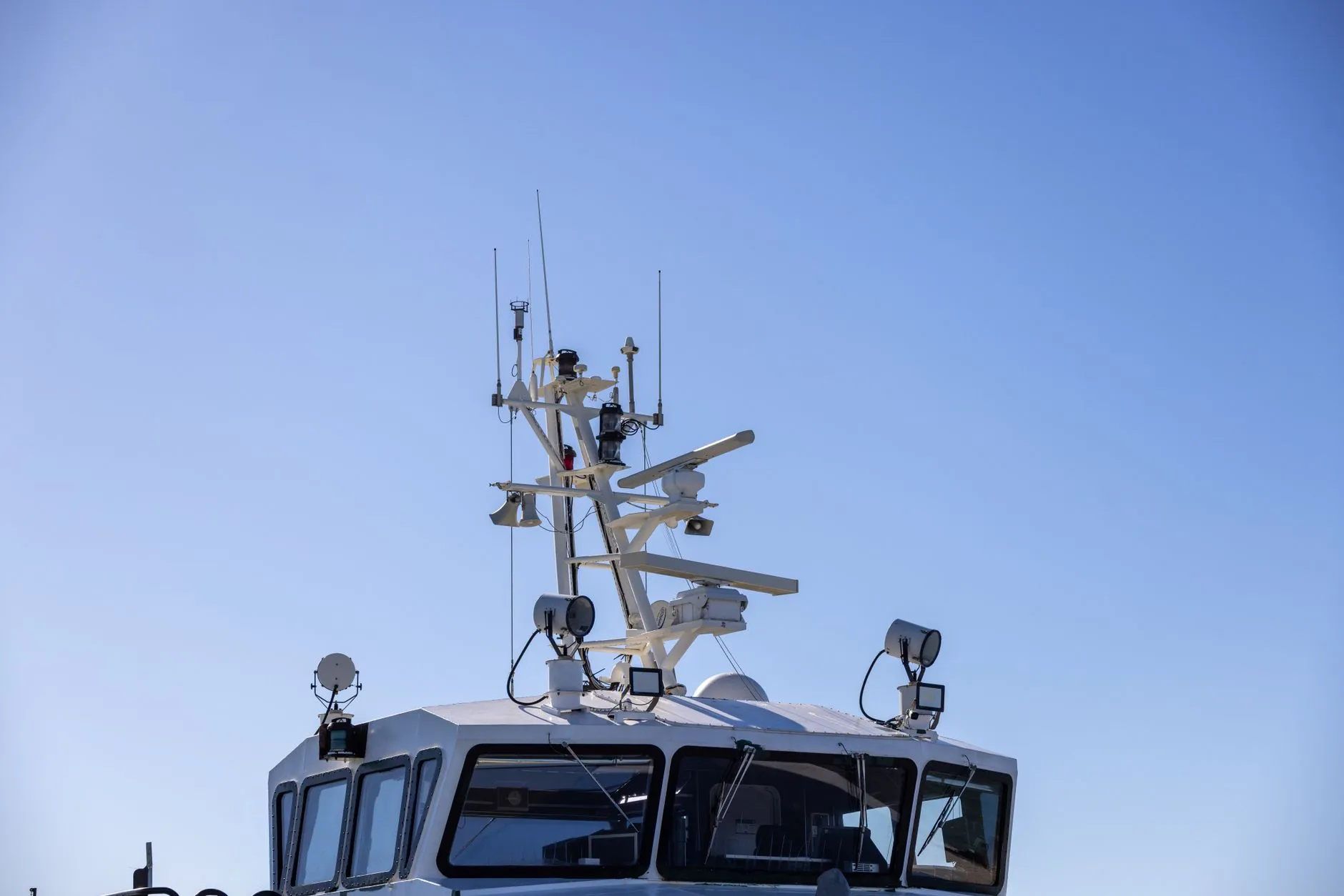

船用雷达与测深仪组合安装方案在山东渔船的实践应用正文配图 1

对比分析:分体安装 vs. 一体化集成方案

目前市面上有将雷达、电子海图、GPS导航仪集成到单一显示屏的“多合一”船用导航设备,价格诱人且节省空间。但实测表明,这类设备在渔船强振动环境下,触摸屏排线故障率偏高,且一旦主板损坏,全部导航功能瘫痪——对于单船出海作业而言,这是不可接受的风险。

相比之下,分体式安装虽然占用空间多,但系统冗余度高:雷达独立供电,测深仪带备用电池,GPS导航仪可切换至手机端海图APP应急。山东渔民常说“双保险比单保险强”,在渤海湾这种作业密度高的海域,这种朴素经验恰恰是安全底线。我们建议预算允许的船东,优先选择分体式布局,并额外加装一台小型应急GPS信标。

落地建议与常见误区规避

安装完成后,务必进行“全设备开机联调”:雷达以最大发射功率旋转时,观察测深仪深度数值是否稳定、电子海图船位有无漂移。另需注意,换能器安装位置要避开船底流水孔和龙骨焊缝,安装角度与船底线保持水平(允许±3°误差),否则高速航行时会产生空泡噪声,导致浅水区测深失效。

  • 雷达天线旋转半径内不得有碍航物,包括卫星天线和探照灯支架
  • 测深仪显示单元远离磁罗经至少1米,防止磁场干扰
  • 所有同轴电缆接头需用防水自粘胶带缠绕,并外套热缩管双重防护
  • 每季度检查一次接地铜排,确保阻值小于0.5欧姆

青岛天下谷信息技术有限公司长期跟踪山东各渔港的船用导航设备应用状况,上述方案已在鲁乳渔、鲁威渔等十余艘渔船上实施验证。如果你正面临雷达与测深仪互相干扰的问题,不妨尝试重新规划安装布局——很多时候,调整的只是几十厘米的距离,改变的却是整个航次的安全系数。
